多级磁环
径向多极磁环，表面磁通密度高，明显优于传统瓦形磁钢拼装的性能，磁路设计与辐射环完全不同。辐射环表面磁场分布呈马鞍形，径向多极磁环表面磁场分布呈正弦波形，更有利于电机的设计。
径向多极磁环，表面磁通密度高，明显优于传统瓦形磁钢拼装的性能，磁路设计与辐射环完全不同。辐射环表面磁场分布呈马鞍形，径向多极磁环表面磁场分布呈正弦波形，更有利于电机的设计。
径向多极磁环
我公司开发的径向多极磁环表面磁通密度高，明显优于传统瓦形磁钢拼装的性能，磁路设计与目前辐射环的磁路设计完全不同。辐射环表面磁场分布呈马鞍形，我公司开发的多极磁环表面磁场分布呈正弦波形，更有利于电机的设计。

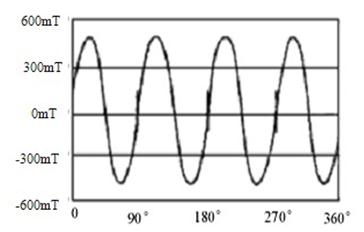

径向多极磁环的表面磁场分布:
八级充磁样品
38SH粉料制D26*D18*20多极磁环与磁瓦
拼圆性能对比:
| 项目 | ① | ② |
| 表面磁通分布 | 谐波 | 梯形波 |
| 磁极最大表磁（Gs） | 5400 | 4400 |
| 磁环（瓦）140℃*2h表面磁通损耗（均值） | 4.3% | 6.6% |
| 磁环（瓦）160℃*2h表面磁通损耗（均值） | 8.1% | 13.1% |
